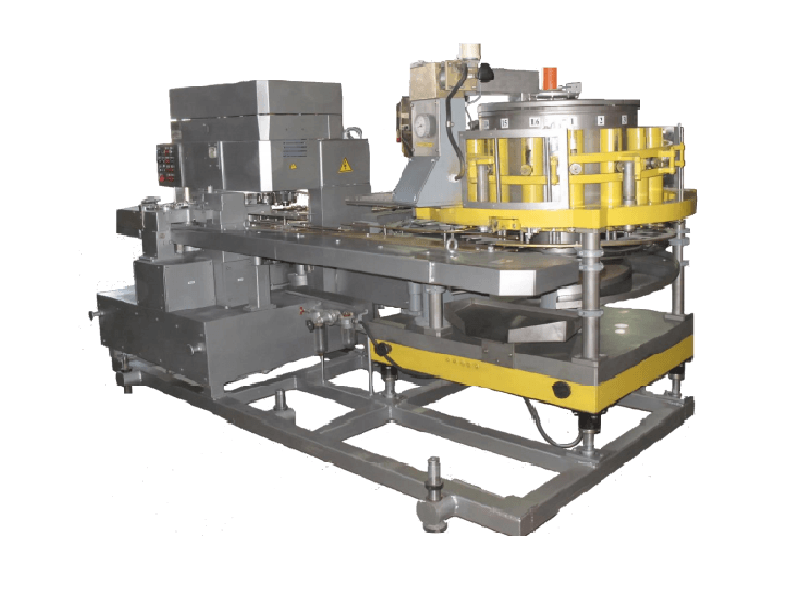

Агрегат дозировочно-закаточный Б4-КАД-2
Когда жестяную или алюминиевую консервную банку необходимо наполнить вязкой жидкостью и герметично укупорить, на консервных заводах используют машины Б4-КАД-2.
По усмотрению заказчика производитель может настроить аппараты этой модели под банки типа Easy Open. Для управления производительностью можно менять шкивы или выставлять другие настройки на частотном преобразователе с пульта управления, не останавливая машину. Агрегат для дозировки и закатки Б4-КАД-2 собран на базе машины ДН-3 и устройства для закатки консервных банок Б4-КЗК-73. Узлы этих аппаратов укреплены на общей раме, соединены между собой цепью с носителями и управляются с одного блока.
Допустимые технологические операции
Устройство Б4-КАД-2 способно:
- забирать пустую тару с технологического стола;
- делить тару пошагово;
- поочередно подавать тару на ротор для заполнения продуктом;
- принимать из продуктопровода продукт в емкость при роторе;
- заполнять тару продуктом;
- поочередно выдавать крышки из лотка;
- ставить на них символы с помощью маркировочного устройства;
- накрывать тару крышками;
- перемещать тару на позицию закатывания и натягивать крышку на патрон;
- укупоривать банку, создавая надежный двойной шов;
- снимать тару с патрона;
- перенаправлять тару через выбросную звезду на конвейер.
Особенности конструкции
Машина может пересчитывать закупоренную тару (опционально).
Оператор вручную ставит стопы крышек в лоток аппарата.
Агрегат можно настроить на банки нужного типоразмера и толщины, отрегулировать или поставить другие сменные части, если придется укупоривать банки другого диаметра или толщины.
Включает и выключает машину один оператор. Он же наблюдает за работой агрегата и закладывает крышки в лоток.
Б4-КАД-2- надежная и отказоустойчивая закаточная машина.
| Основные технические характеристики: | |
| производительность, банок/мин | |
| при ступенчатом регулировании | 160, 200, 250 |
| при плавном регулировании | 160-250 |
| точность дозирования,% | ±3 |
| вязкость продукта, Н*с/м2 | до 4 |
| температура фасуемого продукта, °С | 4-98 |
| установленная мощность электродвигателя, кВт | 5,5 |
| масса, кг, не более | 3870 |
| габаритные размеры, мм, не более: | |
| длина | 3150 |
| ширина | 1800 |
| высота | 2070 |
| Параметры и размеры закатываемых банок: | |
| вместимость банок, см3(мл) | 100-1000 |
| наружный диаметр банок, мм | 50-105 |
| высота банок, мм | 45-125 |
| толщина металла тары, мм | |
| жести | 0,18-0,30 |
| алюминия | 0,25-0,35 |
