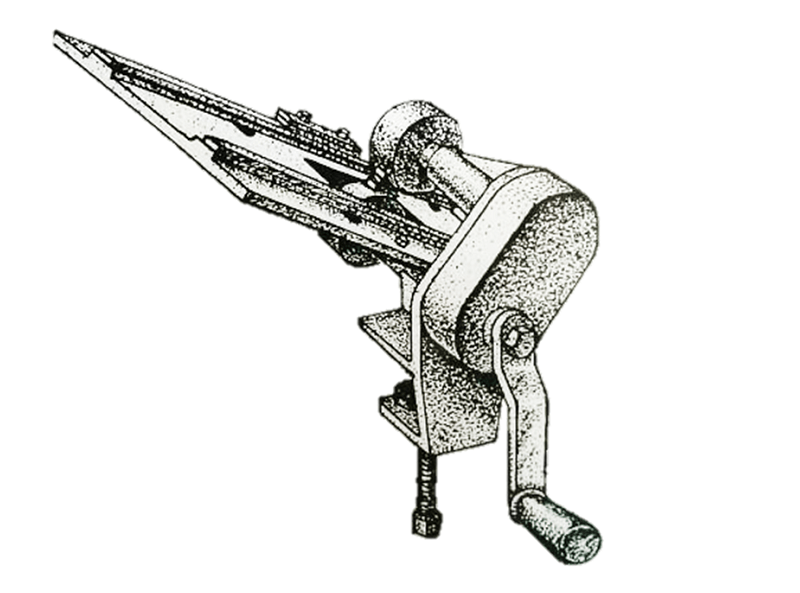

Приспособление маркировочное Б4-МК-1
Механизированное приспособление модели Б4-МК-1 подходит для небольших консервных заводов. Оно наносит маркировочные символы на жестяные и алюминиевые крышки банок с пищевой продукцией. Устройство рассчитано на тару с горловиной класса I, соответствующей ГОСТ 5717.2-2003. Также с его помощью можно маркировать крышки ламистерных банок.
Плюс маркировочного приспособления Б4-МК-1 - возможность оперативной переналадки под крышки с другой формой и диаметром. Оно быстро настраивается под круглые и фигурные крышки.
Цена: по запросу
Конструктивные особенности
Аппарат для маркировки крышек Б4-МК-1 создавался на основе маркировочного станка модели Б4-КЗК. В его конструкции предусмотрены унифицированные головки, наносящие символы по технологии штамповки:
- можно уместить 6 символов в ряду и расположить в 3 строки;
- или уместить 7 знаков в один или два ряда.
Использование унифицированных головок дает возможность устанавливать в устройство стандартные детали — знаки и матрицы — идущие в комплекте с закаточными машинками.
Устройство для маркировки можно ставить на любой стол. Оно состоит из таких комплектующих:
- стойки;
- столы с рейками, по которым движутся крышки;
- унифицированные маркировочные головки, которые закрываются откидывающимся заграждением;
- ручной привод.
Как работает Б4-МК-1?
Маркировка крышек выполняется так:
- Крышка укладывается между рейками стола и двигается к маркировочному органу за счет силы тяжести.
- Оператор крутит рукоять привода, чтобы маркировочные головки вращались.
- Головки крутятся по направлению друг к другу, хватают крышку, печатают на ней символы и отталкивают ее.
- Крышка с символами сползает в накопитель за счет силы тяжести. Накопитель покупается отдельно от маркировочного устройства.
Приспособление Б4-МК-1 настраивается на банки заданного типоразмера. Для переналадки под тару другого типоразмера рейки регулируются, и меняется сила прижима маркировочных головок.
С техническим обслуживанием устройства справится один оператор. Если производительность должна быть максимальной, крышки могут подаваться другим оператором.
Конструкция маркировочного приспособления соответствует официальным нормам безопасности.
Основные технические характеристики:
| Параметр или характеристика | Значение |
| 1 Производительность, крышек/мин | До 30 |
| 2 Масса, кг, не более | 17 |
| 3 Габаритные размеры, мм, не более: 3.1 Длина (вдоль подачи крышек) 3.2 Ширина (поперек подачи крышек) — общая — от крышки стола до наружной направляющей 3.3 Высота (над плоскостью стола) |
315 450 |
| 4 Параметры и размеры маркируемых крышек: 4.1 Круглые крышки, диаметр, мм: — исполнение 00 — исполнение 01 4.2 Фигурные крышки 4.2.1 Длина, мм: — исполнение 00 — исполнение 01 4.2.2 Ширина, мм: — исполнение 00 — исполнение 01 |
60 — 110
60 – 110 60 – 110 |
